蘇州管道永磁除鐵器_內部構造結構圖_新疆管道永磁除鐵器廠家工作原理_安裝示意圖 ，垂直式管道永磁除鐵器工作原理當材料流過除鐵器時,鐵磁材料吸附到除鐵器的不銹鋼管的壁上.隨著永磁體移動,隔板逐漸流入材料管.攻絲方向滑動,材料除鐵.在出鐵口,由于永磁體在圓周運動方向上的離開,鐵磁性材料的磁性吸引力,這樣鐵性雜質在重力的作用下從出鐵口排出,實現了材料的自動除鐵.
一、蘇州管道永磁除鐵器_內部構造結構圖_新疆管道永磁除鐵器廠家工作原理_安裝示意圖
1.采用高性能磁性材料NdFeB磁源,耐高溫,性能穩定,易于去磁.
2.獨特的磁路設計,雙極結構,使材料通過場場強度大大加深,吸力為普通管道除鐵器的2-3倍.
3.管道全密封體,除了外部安裝熨斗,避免長期使用除鐵器造成的損壞.二.垂直式管道式永磁除鐵器特征除鐵器串接于傾角45-75度的物料輸送管道中,當物料流經該除鐵器時,其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管
二、蘇州管道永磁除鐵器_內部構造結構圖_新疆管道永磁除鐵器廠家工作原理_安裝示意圖

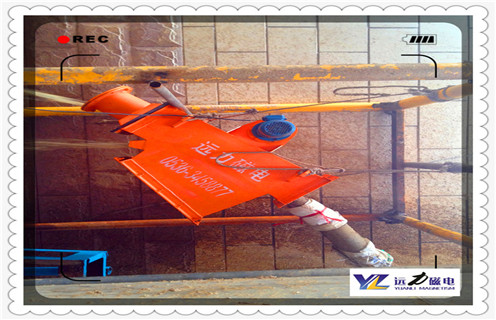

1、管道式除鐵器安裝傾角(入、出料口中部連線與水平面的夾角)在55o-60o為宜;兩側方向不可傾斜(即電機軸線保持水平)。出料口不應與出鐵管道密閉連接，以長方形接鐵斗或槽形接鐵槽接鐵，出鐵口與接鐵斗間距60mm為宜，以便必要時手工清除出鐵口內可能出現的阻礙物(鐵絲、物料塊等)。
2、本設備電控系統可直接接入電源，設備單獨工作;亦可受控于粉料輸送系統，該系統的啟閉決定本設備的工作與否。
3、管道式除鐵器出、入口法蘭連接面間需墊入墊片或石棉繩，確保連接處的密封性能，以免粉塵溢出污染環境。
4、接電后初次次開機需觀察設備運行方向是否正確，以下兩種方法均可：A、觀察減速電機轉向，其旋轉方向根據鏈瓦上標示箭頭向一致。B、打開機側觀察口，將一粒徑小于22mm的鐵磁物(螺母等)置于吸附隔板表面，該物向下方出鐵口運動為正確。若運動方向不正確，應立即關機，改變電機旋轉方向后再試。
5、管道式除鐵器使用前應根據粉體中鐵磁性雜物的混入量，適當調整電機的開停時間，調整電控箱中時間繼電器的按鈕，即可改變這兩個時間，其數值可直接在按鈕上觀察。參考選用時間為：運動時間10秒;間歇時間3～10分。用戶可通過使用、觀察、檢驗，按每次排鐵量不超過3kg自行確定時間，若粉料中含鐵較多或粉料溫度過高時，亦可采用減速機連續運轉的工作方式。
